Beschreibung

230-V-GU10-Bodeneinbaustrahler für hochwertige Terrassen – fachgerechter Einbau trotz vorhandener Kabel

Professionelle GU10-Bodeneinbauleuchten in Edelstahl oder Bronze – warum ein geeignetes Einbaugehäuse, ausreichend Platz für die elektrischen Anschlüsse und eine langfristige Wartungsfreundlichkeit besonders wichtig sind.

Wer eine hochwertige Natursteinterrasse oder einen exklusiven Balkon gestaltet, legt großen Wert auf ausgesuchte Materialien und eine sorgfältige Verarbeitung.

Das gilt selbstverständlich auch für die Beleuchtung.

Bodeneinbaustrahler sind eine elegante Möglichkeit, architektonische Elemente, Pflanzen, Säulen oder Fassaden gezielt zu beleuchten. Sie integrieren sich dezent in die Bodenfläche und ermöglichen bei richtiger Planung eine besonders ansprechende Lichtgestaltung.

Allerdings ist der fachgerechte Einbau solcher Leuchten nicht immer einfach.

Besonders bei 230-V-GU10-Bodeneinbaustrahlern gibt es erhebliche Qualitätsunterschiede, die häufig erst während der Montage oder bei einer späteren Wartung deutlich werden.

Viele preisgünstige Modelle verfügen über ungeeignete oder wenig durchdachte Einbaugehäuse. Teilweise werden Leuchten sogar ohne ein vernünftiges Einbaugehäuse direkt in den Boden eingesetzt.

Die Folge können Schwierigkeiten bei der Montage, mangelnde Wartungsmöglichkeiten und im ungünstigsten Fall aufwendige Reparaturen am fertigen Bodenbelag sein.

Gerade bei hochwertigen Naturstein- oder Feinsteinzeugflächen sollte deshalb nicht nur die Leuchte selbst, sondern auch die gesamte Einbausituation sorgfältig geplant werden.

Unser Praxisbeispiel zeigt, wie sich selbst bei bereits vorhandenen 230-V-Anschlussleitungen eine hochwertige und wartungsfreundliche Lösung realisieren lässt.

Die besondere Ausgangssituation: Die 230-V-Kabel waren bereits verlegt

Bei der hier gezeigten Natursteinterrasse waren die elektrischen Anschlussleitungen bereits vorhanden.

Eine Umstellung auf eine Bodeneinbauleuchte mit externem Netzgerät war unter den gegebenen baulichen Voraussetzungen nicht mehr sinnvoll möglich.

Deshalb musste eine geeignete 230-V-GU10-Bodeneinbauleuchte ausgewählt werden.

Dabei waren mehrere Anforderungen zu erfüllen.

Die Leuchte sollte möglichst wenig Einbautiefe benötigen, über ein stabiles und geeignetes Bodeneinbaugehäuse verfügen und sich sauber in die Natursteinplatten integrieren lassen.

Gleichzeitig war eine möglichst blendungsarme Lichtwirkung gewünscht.

Ein besonders wichtiger Punkt war außerdem die Wartungsfreundlichkeit. Das GU10-Leuchtmittel sollte auch nach Fertigstellung der Terrasse jederzeit von oben austauschbar bleiben.

Darüber hinaus musste eine fachgerechte Lösung für die bereits vorhandenen Erdkabel und das Anschlusskabel der Leuchte gefunden werden.

Gerade diese Kombination aus vorhandener Verkabelung, begrenzter Einbauhöhe und hochwertigem Bodenbelag macht die Auswahl des richtigen Bodeneinbaustrahlers besonders anspruchsvoll.

Warum ein vernünftiges Bodeneinbaugehäuse so wichtig ist

Ein häufig unterschätztes Qualitätsmerkmal von Bodeneinbaustrahlern ist das Einbaugehäuse.

Bei vielen einfachen GU10-Leuchten steht vor allem der günstige Anschaffungspreis im Vordergrund.

Ob das Gehäuse später einen sauberen Einbau in hochwertige Natursteinplatten ermöglicht oder ob ausreichend Platz für die Anschlusstechnik vorhanden ist, wird häufig zu wenig berücksichtigt.

Teilweise fehlen geeignete Einbaugehäuse vollständig.

Dabei erfüllt ein gut konstruiertes Bodeneinbaugehäuse wichtige Aufgaben.

Es ermöglicht die genaue Positionierung des Strahlers, unterstützt die fachgerechte Integration in den Bodenaufbau und schafft die Voraussetzungen für eine saubere Verarbeitung des angrenzenden Terrassenbelags.

Auch die verfügbare Einbautiefe muss berücksichtigt werden.

Gerade bei Balkonen oder Terrassen steht häufig nur eine begrenzte Aufbauhöhe zur Verfügung.

Deshalb sollte bereits vor der Verlegung der Bodenplatten geprüft werden, ob sich die gewünschte Leuchte unter den vorhandenen Bedingungen fachgerecht montieren lässt.

Unsere Empfehlung: Das passende Bodeneinbaugehäuse sollte möglichst frühzeitig ausgewählt und in die Planung des Bodenaufbaus einbezogen werden.

Zusätzlichen Anschlussraum unterhalb des Bodeneinbaugehäuses schaffen

Eine besondere Herausforderung bei diesem Projekt war die elektrische Verkabelung.

Es waren bereits zwei Erdkabel vorhanden, die mit dem Anschlusskabel der GU10-Bodeneinbauleuchte verbunden werden mussten.

Die Leuchte selbst verfügt über ein eigenes Anschlusskabel.

Das Bodeneinbaugehäuse ist im unteren Bereich geschlossen. Deshalb war es notwendig, unterhalb des Gehäuses ausreichend Platz für die fachgerechte Verbindung der drei Kabel vorzusehen.

Hierfür wurde eine praktische bauliche Lösung gewählt.

Unterhalb des Bodeneinbaugehäuses wurde beim Herstellen des Bodenaufbaus ein entsprechend dimensionierter Styroporblock als Platzhalter vorgesehen.

Dieser Platzhalter verhindert, dass der für die Kabelverbindungen benötigte Raum beim Einbringen des umgebenden Materials vollständig ausgefüllt wird.

Nach dem Entfernen des Platzhalters steht unterhalb des Bodeneinbaugehäuses ein entsprechender Hohlraum zur Verfügung.

Dort kann die fachgerechte Verbindung der beiden vorhandenen Erdkabel mit dem Anschlusskabel der Leuchte vorbereitet und ausgeführt werden.

Für die Verbindung müssen geeignete, für den Einbauort zugelassene und ausreichend gegen Feuchtigkeit geschützte Verbindungssysteme beziehungsweise Kabelmuffen verwendet werden.

Auch die erforderliche Zugänglichkeit der Verbindungen muss bei der Planung berücksichtigt werden.

Wichtig: Das geschlossene Bodeneinbaugehäuse der Leuchte wird dafür nicht geöffnet oder verändert.

Es geht ausschließlich darum, bereits während der Bauphase ausreichend Platz für die elektrischen Verbindungen unterhalb des Gehäuses zu schaffen.

Gerade dieser zusätzliche Anschlussraum wird bei vielen Installationen nicht berücksichtigt.

Wenn die Terrassenfläche bereits fertiggestellt ist, kann es äußerst schwierig werden, nachträglich ausreichend Platz für eine vernünftige Verbindung der Anschlussleitungen zu schaffen.

Die elektrischen Anschlussarbeiten müssen selbstverständlich durch eine entsprechend qualifizierte Elektrofachkraft nach den geltenden Vorschriften ausgeführt werden.

Dränage und Feuchtigkeitsschutz richtig berücksichtigen

Unterhalb des Einbaubereichs wurde bei diesem Projekt außerdem eine Dränage vorgesehen.

Das ist insbesondere bei frei bewitterten Terrassen ein wichtiger Gesichtspunkt.

Regenwasser und Feuchtigkeit müssen im gesamten Bodenaufbau berücksichtigt werden, damit es nicht zu unerwünschter Staunässe oder späteren Frostschäden kommt.

Dabei ist zu beachten, dass eine Dränage allein keine fachgerechte Abdichtung ersetzt.

Die Leuchte selbst muss für die vorgesehenen Umgebungsbedingungen geeignet sein. Ebenso müssen die elektrischen Kabelverbindungen und die gesamte Einbausituation den jeweiligen Anforderungen entsprechen.

Gerade bei einer 230-V-Installation im Außenbereich ist hier besondere Sorgfalt erforderlich.

Die erforderliche Schutzart und Eignung für den konkreten Einbauort müssen anhand der technischen Herstellerangaben geprüft werden.

Auch bei der Ausführung des Anschlussraums unterhalb des Gehäuses darf kein unerwünschter Feuchtigkeitseintritt in den Bodenaufbau entstehen.

Eine hochwertige Bodeneinbauleuchte kann nur dann dauerhaft zuverlässig funktionieren, wenn auch die baulichen Voraussetzungen und die elektrischen Anschlüsse fachgerecht ausgeführt werden.

Teilweise konisches Einbaugehäuse – besondere Anforderungen an die Natursteinverlegung

Eine weitere Besonderheit der hier verwendeten Leuchte ist die teilweise konische Form des Einbaugehäuses.

Diese Konstruktion stellt bei der Verarbeitung hochwertiger Natursteinplatten zusätzliche Anforderungen.

Die Aussparung muss präzise an die tatsächlichen Gehäuseabmessungen angepasst werden.

Dabei ist darauf zu achten, dass sich das Gehäuse korrekt positionieren lässt und die sichtbare Abdeckung später sauber und möglichst bündig in der Terrassenfläche sitzt.

Gerade bei großformatigen oder besonders hochwertigen Natursteinplatten sollte diese Arbeit mit großer Sorgfalt ausgeführt werden.

Eine ungenau vorbereitete Aussparung kann später nicht nur optische Nachteile mit sich bringen, sondern auch die Montage und den Zugang zur Leuchte erschweren.

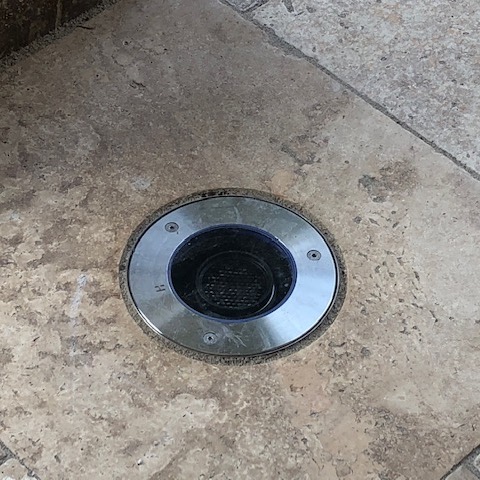

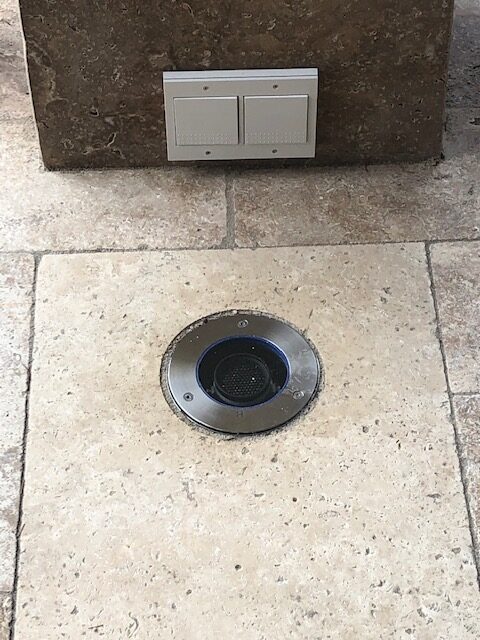

Auf unseren Praxisfotos ist gut zu erkennen, wie sauber der GU10-Bodeneinbaustrahler mit Edelstahl-Abdeckung in die Natursteinfläche eingearbeitet wurde.

Die Leuchte fügt sich harmonisch in den Belag ein, ohne die hochwertige Gesamtwirkung der Terrasse zu beeinträchtigen.

Dieses Ergebnis setzt eine sorgfältige Abstimmung zwischen der Elektroinstallation und der Verarbeitung des Natursteinbelags voraus.

Wartungsfreundlichkeit – das GU10-Leuchtmittel muss austauschbar bleiben

Ein besonders wichtiger Gesichtspunkt bei fest eingebauten Bodeneinbaustrahlern ist die spätere Wartungsfreundlichkeit.

Bei 230-V-GU10-Bodeneinbauleuchten bietet ein auswechselbares LED-Leuchtmittel einen wesentlichen Vorteil.

Sollte das Leuchtmittel nach einigen Jahren ausfallen oder aus anderen Gründen ersetzt werden müssen, sollte der Austausch problemlos von oben möglich sein.

Dafür darf es nicht notwendig sein, das gesamte Einbaugehäuse auszubauen oder den umliegenden Terrassenbelag zu beschädigen.

Leider ist das bei vielen einfachen Bodeneinbauleuchten nicht selbstverständlich.

Teilweise lassen sich die Leuchten nur schwer öffnen, einzelne Komponenten sind nicht vernünftig zugänglich oder die gesamte Konstruktion ist für eine spätere Wartung wenig geeignet.

Gerade bei hochwertigen Naturstein- und Feinsteinzeugbelägen kann das besonders ärgerlich und kostspielig werden.

Deshalb empfehlen wir ausdrücklich wartungsfreundliche Bodeneinbaustrahler, bei denen das GU10-LED-Leuchtmittel von oben ausgetauscht werden kann.

Bei der hier ausgewählten Leuchte ist dieser Zugang konstruktiv vorgesehen.

Die Leuchte kann für den vorgesehenen Leuchtmittelwechsel von der Oberseite aus geöffnet werden, ohne die fest eingebaute Bodeneinhülse oder den angrenzenden Natursteinbelag entfernen zu müssen.

Das bedeutet eine erhebliche Erleichterung bei einer späteren Wartung.

Denn eine hochwertige Terrassenbeleuchtung sollte nicht nur am Tag der Fertigstellung gut aussehen, sondern auch viele Jahre später noch sinnvoll instand gehalten werden können.

Blendung vermeiden – besonders wichtig im Terrassenbereich

Ein weiteres häufig unterschätztes Problem bei Bodeneinbaustrahlern ist die Blendung.

Gerade auf Terrassen, auf denen man sich längere Zeit aufhält oder gemütlich zusammensitzt, kann ein direkter Blick auf eine helle LED-Lichtquelle unangenehm sein.

Das gilt insbesondere dann, wenn die Leuchte unmittelbar im Sichtbereich der Sitzplätze eingebaut wurde.

Deshalb sollte bei der Auswahl der Leuchte auf eine möglichst blendungsarme Konstruktion geachtet werden.

Hier spielen die Anordnung des Leuchtmittels, die Tiefe des Lichtaustritts, der Ausstrahlungswinkel und die genaue Positionierung eine wichtige Rolle.

Nicht immer ist eine besonders hohe Lichtleistung sinnvoll.

Oft erzielt man mit einer gezielten, zurückhaltenden Beleuchtung ein deutlich angenehmeres Ergebnis.

Bei unserem Praxisbeispiel war deshalb auch eine möglichst geringe Blendung ein wichtiges Auswahlkriterium.

Hochwertige Abdeckung in Edelstahl oder Bronze

Die auf unseren Praxisfotos gezeigte GU10-Bodeneinbauleuchte verfügt über eine sichtbare Abdeckung aus hochwertigem Edelstahl.

Alternativ ist diese Ausführung auch mit einer Bronze-Abdeckung erhältlich.

Edelstahl wirkt modern, elegant und zurückhaltend. Besonders in Verbindung mit hochwertigen Natursteinplatten oder zeitgemäßen Terrassenbelägen entsteht eine harmonische Gesamtwirkung.

Bronze bietet dagegen eine wärmere Materialoptik und eignet sich hervorragend für entsprechend gestaltete Außenbereiche.

Beide Ausführungen ermöglichen eine hochwertige Integration der Beleuchtung in die Terrassenfläche.

Entscheidend ist dabei nicht allein das Material der sichtbaren Abdeckung, sondern ebenso die Qualität der gesamten Leuchtenkonstruktion.

Vorhandene 230-V-Verkabelung muss kein Hindernis sein

Bei vielen Bauvorhaben sind die elektrischen Leitungen bereits verlegt, bevor die endgültige Auswahl der Bodeneinbaustrahler erfolgt.

Das schränkt die technischen Möglichkeiten häufig ein.

Insbesondere der Einsatz von Leuchten mit externem Netzgerät ist dann nicht immer ohne Weiteres umsetzbar.

In solchen Fällen kann eine hochwertige 230-V-GU10-Bodeneinbauleuchte eine geeignete Alternative sein.

Voraussetzung ist allerdings, dass die Leuchte zu den vorhandenen baulichen und elektrischen Bedingungen passt.

Die erforderliche Einbautiefe, das Einbaugehäuse, die vorhandene Verkabelung, der Platzbedarf für die Anschlüsse sowie die spätere Wartungsfreundlichkeit müssen aufeinander abgestimmt sein.

Genau hier können wir mit unserer Erfahrung unterstützen.

Auch wenn die Anschlusskabel bereits verlegt wurden, nehmen Sie gerne Kontakt mit uns auf.

Wir prüfen gemeinsam mit Ihnen, welche Leuchte unter den vorhandenen Voraussetzungen sinnvoll eingesetzt werden kann.

Wir helfen bei der Auswahl und beim fachgerechten Einbau

Gerade bei hochwertigen Terrassen und Balkonen ist die richtige Vorbereitung entscheidend.

Viele Probleme entstehen nicht durch die eigentliche Leuchte, sondern durch eine unzureichende Abstimmung zwischen den beteiligten Gewerken.

Der Elektroinstallateur benötigt geeignete Anschlussmöglichkeiten, während der Fliesen- oder Natursteinverleger genaue Angaben zum Einbaugehäuse und zur erforderlichen Aussparung braucht.

Auch die verfügbare Aufbauhöhe und die baulichen Voraussetzungen müssen rechtzeitig geklärt werden.

Wir unterstützen Bauherren, Architekten, Planer und ausführende Fachbetriebe gerne bei der Auswahl geeigneter Bodeneinbaustrahler und geben praktische Hinweise zur erforderlichen Einbauvorbereitung.

Dabei berücksichtigen wir insbesondere die baulichen Gegebenheiten, die bereits vorhandene Verkabelung, die notwendige Einbautiefe, die Möglichkeiten einer fachgerechten Anschlusslösung und die langfristige Wartungsfreundlichkeit.

Unser Ziel ist eine Beleuchtungslösung, die technisch überzeugt, optisch zum hochwertigen Terrassenbelag passt und auch nach vielen Jahren noch sinnvoll gewartet werden kann.

Eine hochwertige GU10-Bodeneinbauleuchte benötigt eine durchdachte Einbaulösung

Unser Praxisbeispiel zeigt, dass sich auch bei bereits vorhandenen 230-V-Anschlussleitungen eine hochwertige und wartungsfreundliche Terrassenbeleuchtung realisieren lässt.

Entscheidend ist allerdings, dass nicht nur die sichtbare Leuchte, sondern auch die gesamte Einbausituation berücksichtigt wird.

Dazu gehören ein geeignetes Bodeneinbaugehäuse, eine ausreichende Einbauhöhe, die präzise Verarbeitung des Natursteinbelags und die frühzeitige Vorbereitung des benötigten Anschlussraums unterhalb des Gehäuses.

Gerade der zusätzliche Platz für die fachgerechte Verbindung der vorhandenen Erdkabel mit dem Anschlusskabel der Leuchte ist ein Detail, das bereits während der Bauphase eingeplant werden muss.

Ebenso wichtig ist die Möglichkeit, das GU10-Leuchtmittel später problemlos von oben auszutauschen.

Denn bei hochwertigen Terrassen sollte ein defektes Leuchtmittel niemals dazu führen, dass wertvolle Natursteinplatten beschädigt oder aufgebrochen werden müssen.

Eine professionelle Bodeneinbauleuchte zeichnet sich deshalb nicht nur durch ihre Materialqualität und Lichtwirkung aus, sondern auch durch eine durchdachte Konstruktion und langfristige Wartungsfreundlichkeit.

Sie planen eine Terrassenbeleuchtung mit 230-V-GU10-Bodeneinbaustrahlern?

Gerne unterstützen wir Sie bei der Auswahl geeigneter Leuchten und geben Hilfestellungen zur Planung und Vorbereitung des fachgerechten Einbaus.

Auch wenn bereits Anschlusskabel vorhanden sind, die Einbauhöhe begrenzt ist oder besondere bauliche Herausforderungen bestehen, helfen wir gerne bei der Suche nach einer passenden Lösung.

Sprechen Sie uns möglichst frühzeitig an – damit Ihre Terrassenbeleuchtung nicht nur optisch überzeugt, sondern auch dauerhaft zuverlässig und wartungsfreundlich bleibt.

Sie planen eine neue Terrassenbeleuchtung und können die Kabelverlegung noch frei gestalten? Dann sind hochwertige Bodeneinbaustrahler mit austauschbaren LED-Chips und externem Netzgerät eine interessante Alternative. Welche Vorteile diese Lösungen bieten und worauf es beim fachgerechten Einbau ankommt, erfahren Sie in unserem weiterführenden Fachartikel „Bodeneinbaustrahler für hochwertige Terrassen – sauber eingebaut, blendarm und dauerhaft wartungsfreundlich“.
